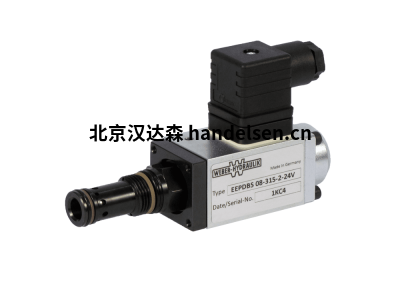

WEBER-HYDRAULIK EPDB 08比例泄压阀

   WEBER-HYDRAULIK EPDB 08比例泄压阀尺寸 08，是一种先导式滑阀。它允许根据螺线管电流按比例设置压力。



   一旦施加到端口 1 的压力达到当前设定值（电磁阀电流），阀门就会打开，从而允许介质流向端口 2。同时它降低了在不利条件下压力上升的风险。所有与功能相关的部件都经过硬化和珩磨。为了达到分辨率，有许多可用的设定点压力区域。EPDB 08阀可用于阶梯孔 T-10A 和 C-10-2。EPDB 08阀门还可以配备各种管壳。此外，它还提供各种标准尺寸 6 (DIN 24340 A06) 和 10 (DIN 24340 A10) 的夹层和顶部安装体。



WEBER-HYDRAULIK EPDB 08比例泄压阀技术规格

流量：80升/分钟

连接： 先导式

尺寸： C-10-2(7/8-14 UNF)、NG 6、T-10A(M20x1.5)

电插头：AMP Junior Timer,DIN EN 175301-803A型，无端接电线

标称电压：12V直流，24V 直流

手动超控：带内六角和锁紧螺母的可锁定手动操作，弹簧加载手动操 作(按钮)，不带

压力设定范围： 至 25 bar 至 45 bar 至 70 bar至115 bar至175 bar至 210 bar bis 275 bar 至315 bar

密封材料：丁腈橡胶、氟橡胶

压力：315bar

驱动：电动

带铝制歧管 210 bar

端口 2 的压力：35 bar

流向：1 (P) 到 2 (T)（不允许 2 到 1）

液压油：符合 DIN 51524 的矿物油，其他可根据要求提供

粘度范围：10 - 350 cSt

过滤：根据 ISO 4406 (1999) 的油清洁度

重复性：< 3%

迟滞：< 5%



WEBER-HYDRAULIK EPDB 08比例泄压阀特征

阀芯设计的比例溢流阀

用于腔体 T-10A 的螺纹阀

或用于腔 C-10-2 的滑入阀

低振动

免维护
