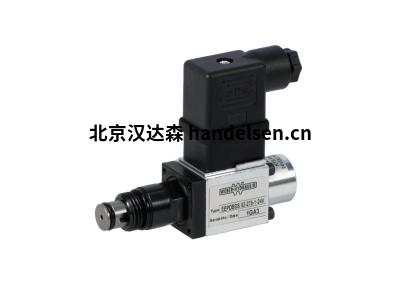

WEBER-HYDRAULIK EPDBDS 02比例泄压阀

   WEBER-HYDRAULIK EPDBDS 02比例泄压阀尺寸 02，是一种采用差动锥体结构的直接操作阀。它允许根据螺线管电流按比例设置压力。



   EPDBDS 02比例泄压阀一旦施加到端口 1 的压力达到当前设定值（电磁阀电流），阀门就会打开，从而允许介质流向端口 2。如果压力再次下降，阀门会以低滞后关闭。为了达到使用分辨率，有多种压力设置范围可供选择。由于阶梯孔 M16 x 1.5 螺纹和 25 mm 的螺线管边缘长度，EEPDBDS 02 具有紧凑的设计。它具有快速、准确和低振动的响应，并且对油污不敏感。所有与功能相关的部件都经过硬化和珩磨。



WEBER-HYDRAULIK EPDBDS 02比例泄压阀特征

型腔 T-8A 用螺纹阀

微型版（螺线管边长：25mm）

适合作为先导阀

低振动

漏油量少

免维护



WEBER-HYDRAULIK EPDBDS 02比例泄压阀技术规格

流量 2升/分钟

尺寸 T-8A(M16x1,5)

电插头 DIN EN 175301-803B型，无端接由线

标称电压 12V直流，24V直流

手动超控 手动操作(图钉)，不带

压力设定范围 至25巴，至105巴，至160巴，至210巴，至315巴

密封材料 丁腈橡胶、氟橡胶

压力 315bar

驱动 电动

流向：1对2（不允许2对1）

液压油：符合 DIN 51524 的矿物油，其他液压油

根据要求提供液体

粘度范围：10 - 350 cSt

过滤：根据 ISO 4406 (1999) 的油清洁度

2013 年 18 月 16 日，β 5(c) > 200 的过滤器

重复性：< 3%，优化 PWM 信号*

迟滞：< 5%，采用优化的 PWM 信号*
